El fantasma eléctrico del ST6000+: cómo un cable aplastado nos tuvo a raya en plena travesía

1. La noche en vela

Navegando a vela, de madrugada, antes del amanecer. El mar está en calma, la luna alumbra lo suficiente, y el piloto automático ST6000+ gobierna el rumbo sin problemas. Todo parece tranquilo a bordo del Moody 40 "Azul".

De repente, la pantalla del piloto en la bañera muestra un mensaje que nunca quieres ver en mitad de la noche: "SeaTalk Error".

El piloto deja de responder a los botones del ST6000+. No puedo cambiar la dirección, no puedo ajustar el rumbo. Sin embargo, la rueda sigue en su sitio y el barco mantiene el rumbo. Es como si el sistema se hubiera quedado congelado, bloqueado en la última orden que recibió.

La solución momentánea: apagar físicamente la instrumentación y gobernar a mano. El error aparecía en diferentes navegaciones, siempre en condiciones similares: navegación a vela, altas horas de la madrugada, batería con carga suficiente pero sin alternador cargando.

No era la primera vez que ocurría. Llevaba tiempo viendo este error esporádico, pero siempre lo había atribuido a algún problema puntual del sistema SeaTalk. Hasta que una noche, después de que ocurriera por tercera vez en diferentes navegaciones, encendí el motor por casualidad y vi que el error desaparecía al instante.

Ahí empezó a encenderse la bombilla. No era un problema de comunicación SeaTalk. Era un problema eléctrico.

2. El síntoma revelador

Al encender el motor, el error desaparecía y el piloto volvía a funcionar con normalidad. Empecé a atar cabos:

• Batería al 80% (12.4 V), pero el alternador sube la tensión por encima de los 13 V.
• El actuador Neco consume entre 3 y 10 A cuando gobierna.
• La electrónica del PC100 es sensible a caídas de tensión.

Mi intuición me decía: el alto consumo del Neco está provocando caídas de tensión en la alimentación del PC100, y bajo carga, el voltaje cae lo suficiente para que el PC100 se reinicie parcialmente o corrompa la comunicación SeaTalk. Pero todavía no sabía por qué.

Había que abrir el panel y mirar.

3. La inspección: la "chapuza" del dueño anterior

Al abrir el panel eléctrico y revisar la regleta de alimentación del PC100, encontré la primera pista:

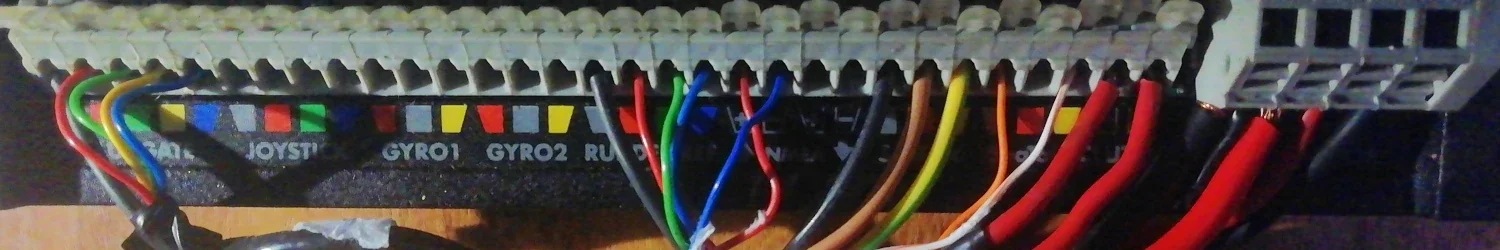

Dos cables de 6 mm² metidos en el mismo borne de la regleta de alimentación del PC100.

Físicamente es imposible que quepan dos cables de ese grosor en el espacio de la regleta. La "solución" del dueño anterior: pelar ambos cables para reducir su sección y que cupieran. Esto dejó los cables dañados, con el cobre parcialmente expuesto y una conexión deficiente. Era evidente que esa regleta no estaba diseñada para alimentar el motor externo. De hecho, si el PC100 estuviera preparado para ello, tendría su propia salida de alimentación para el actuador.

Además, en el sistema encontré un relé Finder ya instalado. Esto me tocó investigar: ¿qué es, cómo funciona y qué función cumple? Descubrí que es un relé intermedio que permite al PC100 activar la potencia hacia el Neco mediante señales de baja corriente. Probablemente fue instalado cuando se modernizó la instrumentación. El Neco parece ser el actuador original del barco (un auténtico "roble" de los años 70 u 80), pero la instrumentación fue cambiada a principios de los 2000 en Lisboa. La instrumentación original debía ser mucho más antigua, y el Neco es un vestigio de aquella época.

4. La primera solución: separar alimentaciones

Decidí intervenir. El principio era sencillo: separar físicamente los circuitos de control (baja corriente) de los de potencia (alta corriente).

El plan:

1. Alimentar el PC100 desde un interruptor dedicado con su propio fusible.
2. Alimentar el actuador Neco desde un interruptor independiente, también con su fusible.
3. Mantener el relé Finder para que el PC100 active la potencia hacia el Neco.

El esquema quedó así:

El resultado inicial fue prometedor: durante 2 días, el sistema funcionó sin errores. El piloto gobernaba correctamente, no había mensajes de error, todo parecía solucionado.

Pero la calma duró poco.

5. El nuevo problema: el fusible que no aguanta

Al tercer día, el fusible F5AL250V del PC100 se fundió. Lo cambié, y al encender, se volvió a fundir inmediatamente.

Observé el patrón:

• Primer fusible fundido: con el Neco OFF (solo instrumentación activa).
• Segundo fusible fundido: con el Neco ON previamente.

Esto era nuevo. Desde que tengo el barco, este fusible nunca se había fundido. La primera vez fue dos días después de cambiar la alimentación.

Algo no cuadraba. Antes de la modificación, el fusible aguantaba. Ahora, con la alimentación estable, se fundía inmediatamente.

Entonces caí en la cuenta: la mejora en la alimentación había revelado un problema que antes estaba oculto. Las caídas de tensión enmascaraban un corto intermitente que ahora, con la tensión estable, el fusible detectaba y no aguantaba.

6. El diagnóstico: método científico a bordo

Tocaba aplicar el método científico. El objetivo: aislar el problema.

En la bañera tengo 4 pantallas conectadas al sistema SeaTalk: el piloto automático ST6000+, el equipo de viento, el tridata (GPS, sonda, corredera) y el bidata. Además, hay otra pantalla en la cabina.

Empecé a desconectar equipos uno a uno, pensando que alguno podría estar provocando el fallo. Fue un trabajo de 15 días, porque además descubrimos que el fusible solo protege la red SeaTalk, no todo el PC100 como pensaba al principio.

Desconecté:

1. El equipo de viento → el fusible seguía fundiéndose.
2. El tridata → el fusible seguía fundiéndose.
3. El piloto ST6000+ → el fusible seguía fundiéndose.
4. El bidata (el último en la bañera) → el fusible seguía fundiéndose.

Ya solo quedaba un cable: el cable SeaTalk que sale del PC100 y no va a ningún lado, porque todos los equipos estaban desconectados.

El problema no estaba en los equipos. Estaba en el cableado.

Cogí el multímetro y lo puse en escala de aislamiento (2 MΩ). Medí entre el hilo rojo (+12 V) y el negro (masa):

• En reposo: 0.2 MΩ (200.000 ohmios). Esto ya era una fuga anormalmente baja.
• Al mover el cable: la resistencia subía a 0.8-0.9 MΩ.

Diagnóstico: fuga de resistencia variable, indicativa de daño mecánico o contacto intermitente. El cable tenía un problema físico.

7. El hallazgo físico: el cable aplastado

Inspeccioné visualmente todo el tramo de cableado. Llegué a un paso de mamparo donde el haz de cables pasa a través de la madera.

Lo que vi fue revelador:

• El haz de cables estaba aplastado contra la estructura de madera.
• El cable negro (masa): estaba completamente ennegrecido, carbonizado. Descubrí que venía de una instalación antigua sin aislamiento individual, con el cobre expuesto.
• El cable rojo (+12 V): presentaba una quemadura (blíster) en el aislante justo en el punto donde tocaba al cable negro. El aislante estaba casi perforado, a punto de tocar el conductor.

El origen de todo: la "solución" del dueño anterior al meter dos cables de 6 mm² en la misma regleta. Con el tiempo, el rozamiento y la vibración en el paso de mamparo terminaron de destruir el aislamiento.

Mi hipótesis: el dueño anterior tenía baterías mucho más pequeñas y peor instaladas que las mías. Probablemente nunca navegó a vela con el piloto automático, porque la batería no le duraba lo suficiente. Al mejorar la instalación eléctrica, el problema que él dejó oculto salió a la luz.

8. La reparación definitiva

Con la causa identificada, tocaba reparar:

1. Cortar toda la zona dañada: eliminar el tramo carbonizado y quemado hasta encontrar cobre sano y aislante en buen estado.
2. Empalme hilo a hilo: utilizar termorretráctil con adhesivo interno (estándar naval) para asegurar una unión estanca y duradera.
3. Protección mecánica: instalar un pasacables en el mamparo para evitar que el nuevo cableado vuelva a aplastarse contra la madera.

La reparación fue sencilla pero minuciosa. No se trataba solo de empalmar cables, sino de dejar la instalación mejor que como estaba.

9. La prueba de fuego: 6 días de travesía

Toda la reparación la hicimos en Ceuta, en puerto. Nos llevó casi 15 días entre averiguar el problema del fusible, entender qué protección tenía y confirmar la estabilidad del sistema. Ya en puerto había comprobado que el sistema funcionaba, pero todavía no sabía si a pleno rendimiento daría problemas. Tampoco había podido confirmar si el error "SeaTalk Error" estaba realmente solucionado.

Pero teníamos una travesía programada de Ceuta a La Graciosa (Canarias). Seis días de navegación. Esa sería la verdadera prueba de fuego.

El resultado: 148 horas continuas sin un solo error "SeaTalk Error".

El sistema funcionó perfectamente durante toda la travesía. El piloto gobernó prácticamente todo el trayecto, con breves pausas para gobernar un rato a mano por puro placer. La reparación había sido un éxito.

10. Anexo técnico: esquema de conexiones modificado

Para los lectores que quieran replicar esta modificación en su barco, aquí está el esquema de cómo quedó la instalación:

Resumen de la modificación:

Principio aplicado:

• Circuito de control (baja corriente): alimentado desde el interruptor de instrumentación.
• Circuito de potencia (alta corriente): alimentado desde un interruptor dedicado al Neco.
• Separación física total entre ambos circuitos.

El fusible F5AL250V protege únicamente la red SeaTalk, no todo el PC100.

11. Conclusión y consejos para otros navegantes

Esta experiencia me ha dejado varias lecciones que quiero compartir:

1. Los síntomas eléctricos intermitentes suelen ocultar problemas físicos. Un cable aplastado, un aislamiento dañado o una mala conexión pueden provocar fallos que parecen "fantasmas" eléctricos. El error "SeaTalk Error" no era un problema de comunicación: era un corto intermitente que se manifestaba como error de comunicación.

2. Si al mejorar la alimentación empeora un síntoma, no es que hayas hecho algo mal: has desenmascarado el problema real. La electricidad no perdona las chapuzas. Cuando das más estabilidad al sistema, las debilidades ocultas salen a la luz. En mi caso, el fusible nunca se había fundido hasta que separé las alimentaciones.

3. El fusible es un indicador, no un problema en sí mismo. Si un fusible se funde repetidamente, no cambies solo el fusible: busca la causa que lo está fundiendo. Y asegúrate de saber qué protege realmente ese fusible (en mi caso, solo la red SeaTalk, no todo el PC100).

4. Revisa los pasos de mamparo. Los cables aplastados contra la madera son una causa muy común de fallos eléctricos en barcos. Un simple pasacables puede ahorrarte muchos problemas.

5. Cuando compres un barco de segunda mano, revisa las "chapuzas" del dueño anterior. Cambia baterías si es necesario, revisa el cableado, y no des nada por sentado. El hecho de que "siempre haya funcionado así" no significa que esté bien hecho. Si el dueño anterior tenía una instalación eléctrica deficiente, es posible que nunca haya expuesto el problema que tú vas a encontrar al mejorar el sistema.

6. Invierte en termorretráctil con adhesivo y pasacables. Son materiales baratos que pueden evitar averías graves en el futuro.

7. No subestimes el valor de una buena intuición. Mi primera sospecha fue una caída de tensión, y esa intuición me llevó por el camino correcto. Pero la intuición sola no basta: hay que confirmarla con método, paciencia y un buen multímetro.

¿Has tenido un problema similar en tu barco? ¿Te ha pasado que al mejorar una parte del sistema aparezca un problema oculto? Cuéntamelo en los comentarios. Entre todos podemos aprender de estas experiencias.

"La electricidad en un barco no perdona las chapuzas. Cuando mejoras una parte del sistema, las debilidades ocultas salen a la luz. No las ignores: son la pista para encontrar el problema real."
